Кола са Л и Ц елементима имају посебне карактеристике због својих фреквенцијских карактеристика (као што су фреквенција Вс, струја, напон и импеданса), које могу имати значајне минималне или максималне вредности на одређеним фреквенцијама. Примене ових кола углавном укључују предајнике, радио пријемнике и телевизијске пријемнике. Замислите ЛЦ коло у којем су кондензатори и индуктори повезани у серију на извору напајања, а веза кола има јединствену карактеристику резонанције на прецизној фреквенцији која се назива резонантна фреквенција. Овај чланак говори о томе шта је ЛЦ коло и хармонијски рад једноставних серијских и паралелних ЛЦ кола.
Шта је ЛЦ коло?
ЛЦ коло, такође познато као коло за складиштење енергије, коло за подешавање или резонантно коло, је коло које се састоји од индуктора уграђеног у кондензатор представљеног словом "Ц" и спојеног заједно словом "Л". Ова кола се користе за генерисање сигнала одређених фреквенција или примање сигнала из композитних сигнала одређених фреквенција. ЛЦ коло је основна електронска компонента у разним електронским уређајима, посебно у бежичним уређајима као што су тјунери, филтери, миксери и осцилатори. Главна функција ЛЦ кола је обично да осцилује са минималним пригушењем.

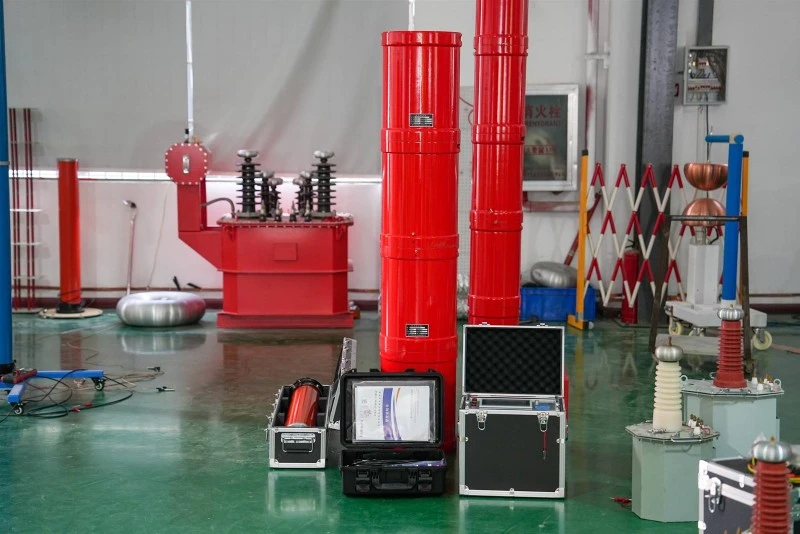

Резонанција ЛЦ кола серије

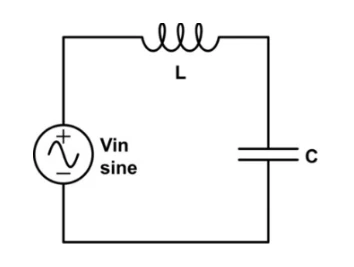

У асерија резонантнаКонфигурација ЛЦ кола, кондензатор "Ц" и индуктор "Л" су повезани у серију, као што је приказано у следећем колу. Збир напона на кондензатору и индуктору је збир укупних напона на терминалима отвореног кола. Струја у ЛЦ колу+Ве терминал једнака је струји кроз индуктор (Л) и кондензатор (Ц) в=в Л+в Ц, и=и Л=и Ц
Када се амплитуда "КСЛ" индуковане реактансе повећа, фреквенција се такође повећава. Слично томе, када се вредност реактансе кондензатора "КСЦ" смањи, фреквенција се такође смањује.
Резонанција ЛЦ кола серије
На одређеној фреквенцији, две реактансе КСЛ и КСЦ имају исту величину, али супротне знаке, па се ова фреквенција назива резонантна фреквенција, представљена ЛЦ колом.
Дакле, у резонанцији
X L = -X C
ωL= 1 /ωC
ω=ω0= 1 /√ЛЦ
Ово се зове резонантна угаона фреквенција кола. Претворите угаону фреквенцију у фреквенцију користећи следећу формулу
ф0 =ω0/2π√ЛЦ
У асерија резонантнаКонфигурација ЛЦ кола, две резонанце КСЦ и КСЛ се међусобно поништавају. У практичним, а не идеалним компонентама, ток струје је обично супротан отпору намотаја намотаја. Због тога је струја која се даје колу максимална током резонанце.
Дефиниција пријемног кола је да када су Ин Лт ф и ф0 максимални, импеданса кола је минимална.
За ф
За ф
Резонанција паралелног ЛЦ кола
У конфигурацији паралелног ЛЦ кола, кондензатор "Ц" и индуктор "Л" су повезани паралелно, као што је приказано на следећој слици. Збир напона на кондензатору и индуктору је збир укупних напона на терминалима отвореног кола. Струја у ЛЦ колу + Ве терминал једнака је струји која пролази кроз индуктор (Л) и кондензатор (Ц)
v = v L = v C
И=ИЛ +ИЦ
Нека унутрашњи отпор калема буде "Р". Када се појаве две резонанције КСЦ и КСЛ, струје реактивних грана су исте и супротне, тако да се поништавају једна другу да би обезбедиле минималну струју на кључној жици. Када се укупна струја минимизира у овом стању, укупна импеданса је максимизирана, а резонантна фреквенција је дата следећом једначином
ф0 =ω0/2π= 1 /2π√ЛЦ
Имајте на уму да током резонанције струја било које реактивне гране није минимална. Али струја сваке реактивне гране дата је посебно одвајањем реактивног напона "В" од реактивног напона "З".
Резонанција паралелног ЛЦ кола
Према томе, према Охмовом закону, И=В/З
Коло супресора се може дефинисати као: када је струја линије на свом минимуму, а укупна импеданса на максимуму на ф0, коло је индуктивно испод ф0, а капацитивно изнад ф0.
