Феномен резонанце је посебан феномен који се јавља у наизменичним колима, а проучавање феномена резонанце је од великог значаја. У практичним колима се широко користи и понекад је потребно избегавати ситуације резонанције. За пасивну мрежу са једним портом, вредност њене улазне импедансе или адмитансе је обично повезана са фреквенцијом кола.
Пасивна мрежа са једним портом која садржи индукторе и кондензаторе, чија је улазна импеданса или адмитанса генерално комплексан број. Али при одређеним специфичним фреквенцијама снаге, имагинарни део улазне импедансе или адмитансе може постати нула, а импеданса или адмитанса показује чисте карактеристике отпора, чинећи напон и струју порта у фази. Када се ова појава јавља у пасивној мрежи са једним портом, назива се да је у резонантном стању.

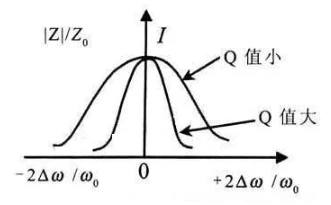

Карактеристике ЛЦ паралелног резонантног кола су релативно сложене, а међу многим карактеристикама, потребно је прво схватити његове карактеристике импедансе. Карактеристична крива импедансе ЛЦ паралелног резонантног кола приказана је на следећој слици.
1. Разумевање карактеристика импедансе током резонанце: Анализу принципа рада ЛЦ паралелних резонантних кола потребно је поделити на три фреквенцијске тачке и опсега, наиме, током резонанце, када фреквенција улазног сигналаје већа од резонантне фреквенције, а када је фреквенција улазног сигнала нижа од резонантне фреквенције.
Када је фреквенција улазног сигнала једнака резонантној фреквенцији, коло резонује, а импеданса ЛЦ паралелног резонантног кола је у свом максималном стању, што може бити еквивалентно чистом отпорнику. У овом тренутку, струја сигнала која тече кроз цео резонантни круг је минимизирана. У анализи кола, ово је најважнија тачка.
Запамтите једну ствар: карактеристике импедансе ЛЦ паралелних резонантних кола су потпуно супротне онима код ЛЦ серијских резонантних кола. Након памћења карактеристика импедансе једног кола, лако је запамтити карактеристике импедансе другог кола.
2. Разумевање карактеристика импедансе када је коло искључено. Када је фреквенција улазног сигнала виша или нижа од резонантне фреквенције, ЛЦ паралелно коло је у детунедном стању, а импеданса кола је мања него када је у резонанцији.
Када је фреквенција виша од резонантне фреквенције, импеданса ЛЦ паралелног кола се смањује и еквивалентна је кондензатору. Како фреквенција расте, импеданса капацитивности кондензатора Ц1 опада, а импеданса индуктивности расте. Компоненте са нижом импедансом играју главну улогу у паралелном колу, тако да се у овом тренутку импеданса смањује и еквивалентна је кондензатору.
Када је фреквенција нижа од резонантне фреквенције, импеданса ЛЦ паралелног кола се такође смањује, али је еквивалентна индуктору. Пошто се фреквенција смањује, капацитивност кондензатора Ц1 се повећава, а индуктивност индуктора Л1 опада. Главну улогу у паралелном колу игра индуктор Л1, који има мању импедансу. Дакле, када се импеданса смањи, она је еквивалентна индуктору.
3. Овладавање детаљима у анализи кола Из карактеристичне криве импедансе ЛЦ паралелног резонантног кола, може се видети да је импеданса резонантног кола максимална на фреквенцији од ф0. Када је фреквенција виша или нижа од ф0, импеданса се смањује, а јачина обраде сигнала је слабија од оне на фреквенцији од ф0. Што је фреквенција виша или нижа, то је мања импеданса и слабија способност обраде сигнала ЛЦ паралелног резонантног кола. Ово треба препознати у анализи кола.
