Серијски резонантни АЦ уређај за испитивање отпорног напона? Вухан УХВ је специјализован за производњуУређаји отпорног наизменичног напона, са широким спектром опција производа. Када тражите уређаје отпорног на наизменичну струју, изаберите Вухан УХВ.
АЦ високонапонски{0}}уређај за серијски резонантни тест је асеријски уређај за испитивање резонанцекоји користи подешене индукторе и кондензаторе оптерећења за генерисање серијске резонанције фреквенције снаге и добијање тестног напона фреквенције снаге. Серијска резонанција се састоји од изолационог трансформатора, напајања за регулисање фреквенције и напона, побудног трансформатора, реактора и капацитивног разделника напона. Кондензатор и реактор испитног узорка формирају серијску резонантну везу; Делитељ напона је повезан паралелно са испитним узорком како би се измерио резонантни напон на испитном узорку и обезбедио сигнал заштите од пренапона; Излазна снага модулације фреквенције је повезана са серијским резонантним колом преко ексцитационог трансформатора, обезбеђујући снагу побуде за серијску резонанцију.
Тхеуређај за испитивање резонанце серије променљиве фреквенцијеразликује се од општих инструмената за тестирање, а његова највећа карактеристика је да се исти скуп опреме може користити за испитивање отпорности на наизменичну струју различите електричне опреме као што су-повезани каблови, трансформатори итд. ГИС, електрични мотори и генератори, поред типичних и често коришћених модела који се налазе у овом каталогу избора за кориснике који могу да бирају, обично захтевају дизајн конфигурационих захтева за тестирање узорака на основу различитих шема за тестирање на основу различитих тестних шема. региони, корисници и узорци.
Знамо да када је фреквенција кола ф=1/2 π√ ЛЦ, резонанција се јавља у колу, а напон на испитном узорку је К пута излазни напон на крају високог напона побудног трансформатора. К је фактор квалитета система, који је вишеструка резонанца напона, која се обично креће од десетина до стотина или више. Прво, подесите излазну фреквенцију напајања променљиве фреквенције да бисте изазвали серијску резонанцију у колу, а затим прилагодите излазни напон напајања променљиве фреквенције под условом резонанције кола да бисте постигли тестну вредност напона узорка. Због резонанције кола, мањи излазни напон напајања променљиве фреквенције може да генерише већи испитни напон на испитном узорку ЦКС.

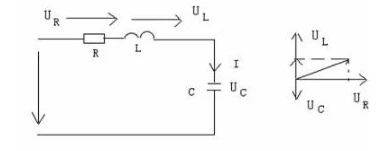

Слика 1 Шематски дијаграм серијске резонанце
Тхеуређај за испитивање резонанце серије променљиве фреквенцијекоји је развио Вухан УХВ користи принцип серијске резонанције. Он користи ексцитациони трансформатор за побуђивање серијског резонантног кола, подешава излазну фреквенцију контролера променљиве фреквенције и изазива серијски резонанцију индуктивности кола Л и испитног узорка Ц. Резонантни напон је напон примењен на испитни узорак. Уређај за резонантно тестирање конверзије фреквенције се широко користи у индустријама као што су електроенергетика, металургија, нафта и хемијско инжењерство, и погодан је за примопредају и превентивно тестирање високо{3}}капацитивних,-напонских капацитивних узорака.
Тхесеријски уређај отпоран на резонантни напонуглавном се састоји од регулатора фреквентног претварача, ексцитационог трансформатора, високо-напонског реактора, високо-разделника напона, итд. Контролори променљиве фреквенције су подељени у две категорије: десктоп контролери са 20КВ и више, и преносиви контролери са 20КВ и мање; Састоји се од контролера и филтера. Главна функција контролера променљиве фреквенције је претварање синусног таласа фреквенције наизменичне струје од 380В или 200В са фиксном амплитудом и фреквенцијом у синусни талас са подесивом амплитудом и фреквенцијом. И обезбедити струју за целу опрему. Функција побудног трансформатора је да подигне излазни напон помоћу напајања променљиве фреквенције на одговарајући испитни напон. Високонапонски{11}реактор Л је важна компонента резонантног кола. Када је фреквенција снаге једнака 1/(2 π√ ЛЦКС), она пролази кроз серијску резонанцу са испитним узорком ЦКС.
Уређај за испитивање резонанције серије променљиве фреквенције је погодан за испитивање отпорности на наизменичну струју полиетиленских каблова за напајање од 10КВ, 35КВ, 110КВ, 220КВ и 500КВ. Погодно за испитивање отпорности на наизменичну струју од 60КВ, 220КВ и 500КВ ГИС. Погодно за испитивање отпорног напона на фреквенцију снаге великих трансформатора и генераторских сетова; Испитивање индукционог отпорног напона за енергетске трансформаторе; Мерење отпора уземљења.
Због година фокуса на истраживање и производњу серијских резонантних уређаја, Вухан УХВ је најбољи избор зарезонантни уређаји серије променљиве фреквенцијеу смислу технологије, квалитета и услуге! После скрининга широм земље, бројни професионални клијенти су на крају изабрали Вухан ултра-високонапонски уређај за тестирање резонанције са променљивом фреквенцијом. Вухан УХВ чврсто верује да прво квалитет и услуга могу освојити наклоност и похвале купаца!
